      ::产品概述::

      Movella Xsens MTw Awinda 惯性位置跟踪器

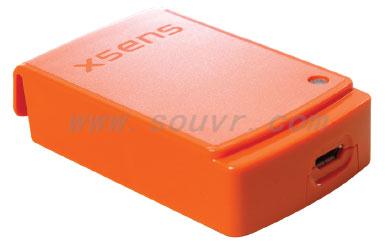

      MTw™是一款小型的高精度无线惯性三维运动跟踪器,MTw为动态三维运动测量系统设立了全新标准 – 是Xsens公司十余年惯性传感器技术领域经验的结晶。该产品采用Xsens®独特的Awinda™射频协议,可在多个MTw跟踪器之间实现精确的时间同步(误差≤10微秒)。事实上,MTw时间同步的精确程度已经可以和Xsens的有线测量系统相媲美。


      作为多个个MTw无线跟踪器与PC机(USB端口)之间的连接枢纽,Awinda™ Station配有多个I/O时间同步硬件接口,可与兼容的辅助系统连接。此外,该系统可以同时为六个MTw跟踪器供电。

      特殊设计的插扣全身跟踪带提高了制备效率,减少了跟踪目标设置所需的时间。

      MTw开发套装包括多个MTw跟踪器、Awinda™ Station、MT软件、以及全身跟踪带,专门用于测量人体动作和运动方向,随时随地都可使用。

      标准MTw开发套装包含:

      硬件

      • 6个MTw惯性运动跟踪器
      • 1个Awinda™ Station
      • 1个Awinda™ USB加密锁
      • 1套插扣全身跟踪带

      软件

      • MT管理器
      • MT软件开发工具包

      特点

      可自由移动

      • 完全无线设计
      • 便携式包装盒,便于运输
      • 不存在视线遮挡或限制的问题
      • 可在任何地点、任何照明条件下使用:室外、办公室内等,不要求具有专业实验室环境。

      简单易用

      • MTw可以轻松固定在特殊设计的跟踪带上
      • 直观的Windows软件,可实现实时浏览、轻松登录和导出
      • 文本导出,并可导入至许多常用软件中使用
      • 软件开发包配有范例代码,可实时访问各级组件数据
      • 无按钮操作

      数据精确

      • 高灵敏度MEMS惯性传感器可以捕捉每个细小动作
      • Awinda™无线协议可确保多个相连MTw之间的高精度时间同步数据采样(≤10 µs)
      • 内部采样速率为1000赫兹,内部预处理功能可保证在苛刻的动态条件下具有较高精度
      • 传感器融合算法确保高精确、无偏离输出
      • 传感器可与跟踪带牢固固定,减少了皮肤运动伪影
      • 附加测压计可确定垂直高度


      单个传感器规格
      传感器性能
       角速度加速度磁场压力
      尺寸3轴3轴3轴3轴
      全尺寸± 1200度/秒± 160 m/s2± 1.5高斯300 - 1100百帕(-500 ..海拔上9000米)
      线性0.1 %的FS0.2 %的FS0.2 %的FS0.05 %的FS
      偏置稳定性20度/小时-------------100 Pa /年
      噪音0.05度/秒/√Hz0.003 m/s2 /√Hz0.15 mGauss /√Hz0.85 Pa/√Hz
      对准误差0.1度0.1度0.1度------
      Bandwidth100赫兹(最大)100赫兹(最大)20赫兹(最大)------


      Awinda™ Station技术规格

      Awinda Station

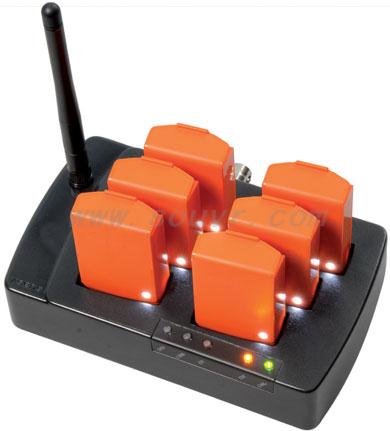

      • Awinda™ Station采用Awinda™协议同时接收来自32个MTw的数据,并对数据进行时间同步处理。
      • 合理搭配无线链路的情况下,多个MTw的数据同步时间在10微秒以内。
      • 可同时为六个MTw供电
      • 充电状态LED指示灯

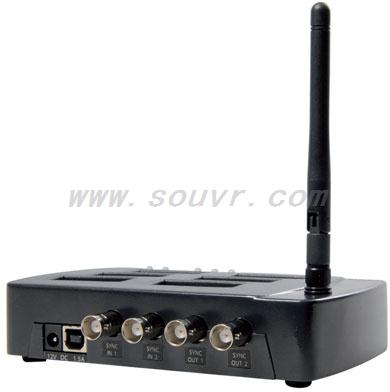

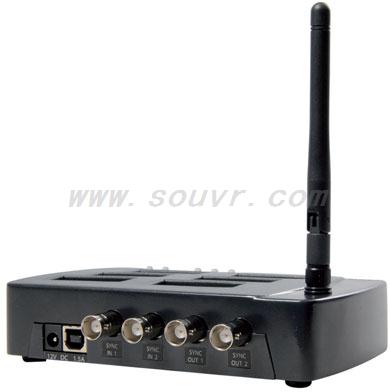

      与第三方设备同步

      • 4辅助同步I/O BNC连接器
      • TTL 0 - 3.3V 水平

      电源

      • 电源适配器(含)欧盟/美国/英国电源适配器110-240V AC/12 V直流1A
      • 输入电压范围:4 - 14V

      通讯

      • Awinda™ Station - 电脑接口:USB 1.1或2.0

      作业环境

      • 非冷凝环境规格。避免潮湿环境,冷凝可能会毁坏内部电路。

      物理

      • 尺寸:148 x 104 x 61.9毫米(长x宽x高)注:Awinda尺寸包含天线,但没有拉出。
      • 重量:200克

      跟踪带和包装

      全身跟踪带

      • 快速简单插扣系统,MTw可以牢固地固定在身体跟踪带上。
      • 强力松紧带,用尼龙搭扣固定。
      • TPS Dryflex生物相容性材料
      • 一个规格适用所有情况

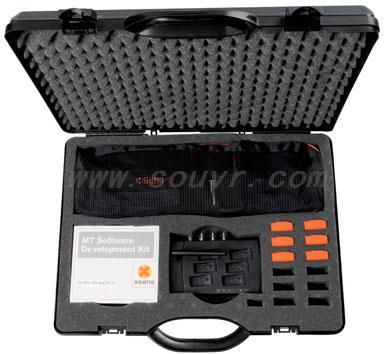

      包装
      整套系统包装小巧,方便运输。

      • 坚固耐用
      • 可作为手提行李携带
      • 运输重量:6公斤

      MT管理器
      为了便于使用,可以在Windows软件包MT管理器中收集数据。该软件可以对MTw进行设置,对三维定位和传感器数据进行实时浏览,对Awinda™ Stations传送的MTw跟踪器数据进行记录,并导出至ASCII文件进行进一步分析。

      • 直观的用户界面
      • MTw电池电量指示器
      1.使用过程中
      2.在Awinda™ Station充电过程中
      • 无线连接强度指示器(RSSI)
      • 无线同步状态指示器
      • 控制Awinda Station AUX同步设置
      • 设定无线身体区域网络设置和更新率
      • 实时图形数据可视化和出口:
      1.三维角速度(度/秒)
      2.三维加速度(m/s2)
      3.三维地球磁场(a.u.)
      4.压力(巴)
      5.三维定向(欧拉角度或者四元数)
      a.导出为四元数、方向余弦矩阵或欧拉角
      6. RSSI(导出)
      • 轻松记录和保存数据
      • 把数据导出为ASCII文本进行进一步处理


      MT软件开发包
      MT软件开发包是MTw跟踪器的专用配套软件,可以访问各级数据(包括原始数据、校准传感器数据、三维方向测算等),并可以帮助应用开发人员创建自己的专用可视化环境,并可以对MTw数据进行记录和处理。软件还针对以下程序提供了示范代码:

      • MATLAB®
      • LabVIEW®
      • Excel®
      • C/C++

      MTw软件开发包与Windows 7系统兼容,并可以部分支持Linux系统。

      ::应用范围::

      适用于生物力学、研究、康复、步态分析、体育、人体工程学等诸多领域。


      ::技术特征::

      • 完全无线惯性跟踪器及磁性运动跟踪器
      • 基于IEEE 802.15.4物理层的无线Awinda™协议
      • ISM 2.4 GHz无线频率,全球授权免费使用
      • 一个可配置身体区域网络中最多可使用32个MTw跟踪器
      • 内部数据缓冲,用于暂时超范围数据收集
      • MTw可以轻松固定在特殊设计的跟踪带上
      • 直观的Windows软件,可实现实时浏览、轻松登录和导出
      • 高灵敏度MEMS惯性传感器可以捕捉每个细小动作
      • Awinda™无线协议可确保多个相连MTw之间的高精度时间同步数据采样(≤10 µs)
      • 内部采样速率为1000赫兹,内部预处理功能可保证在苛刻的动态条件下具有较高精度
      • 传感器融合算法确保高精确、无偏离输出
      • 传感器可与跟踪带牢固固定,减少了皮肤运动伪影
      • 附加测压计可确定垂直高度


      ::产品规格::


      规格Xsens MTw Awinda惯性位置跟踪器
      跟踪器位置:可固定在任何尼龙搭扣上
      内部采样率:1000 Hz
      延迟30 ms
      缓冲时间(重发)10 s
      电池续航(连续使用)6 小时
      跟踪器尺寸47 x 30 x 13 mm (1.85 x 1.18 x 0.51 in)
      重量16 g (0.56 oz.)
      工作温度范围0°C – 50°C
      无线更新率
      无线更新率(取决于使用的MTw跟踪器数量):• 1个MTw:120赫兹
      • 5个MTw:120赫兹
      • 6- 9个MTw:100赫兹
      • 10个MTw:80赫兹
      • 20 个MTw(最大值):60赫兹
      通讯
      范围Awinda stationAwinda dongle
      空地50米(165英尺)20米(65英尺)
      办公空间20米(65英尺)10米(33英尺)
      无线协议Xsens专利Awinda协议
      接收器Awinda Station / Awinda Dongle
      定位
      静态精度(翻滚/俯仰)0.5 deg RMS
      静态精度(Heading)1 deg RMS
      动态精度(翻滚/俯仰)0.75 deg RMS
      动态精度(Heading)1.5 deg RMS
      跟踪器组件
      尺寸3 axes3 axes3 axes
      满量程± 2000 deg/s± 160 m/s2± 1.9 Gauss


      ::下载资料::

      Xsens MTw惯性位置跟踪器介绍资料(中文)
