::产品概述::
Projection Design FS35 IR系列 投影机
![投影机](/UploadFiles/201212/2012120717324075.jpg)
projectiondesign FS35红外系列是世界分辨率及亮度超高的LED投影机,实现前所未有的日间、夜间及红外模拟。它共有两种型号,410万像素的FS35 IR wqxga配合分辨率超高的夜视镜图像;另外一种是FS35 IR wuxga配备IG双路输入功能,通过X-PORT™ DCC120图像处理系统同步显示RGB和IR图像。
![Projection Design FS35 IR系列 投影机](/UploadFiles/201212/2012120517532054.png)
主要特点
•专为夜视镜模拟而设计的IR LED技术
•第二代固态LED技术
•亮度高达1,000流明
•2560 x 1600以及1920 x 1200自然分辨率
•同步双路输入 RGB +IR模拟内容
•内置可调SRP™去除模糊处理
•810或850 nm红外波长
•0-100%调节可视RGB调光性能
•完全可调节RGB或IR LED亮度
•各式超高品质投影镜头
•24/7全天候运行设计
•使用寿命长达100.000
•无限的安装灵活性
•长达5年的24/7全天候保证
* 高亮度模式WUXGA配合全方位 EN41镜头
** 其他波长可量身定制
可选型号
FS35 IR WQXGA投影机拥有410像素(2560 x 1600)分辨率,是普通WUXGA投影机的两倍。这不仅仅降低了系统的复杂性与安装过程中的通道数,或者使固定通道数的系统分辨率翻倍,它还提供了更为广泛的视野。
FS35 IR WQXGA (1920 x 1200)分辨率版本,可同时将白天和黑夜的IG输入到一台投影机,创造出真实的画面,这要感谢X-PORT DCC120图像处理系统所具备的功能选项。
![Projection Design FS35 IR系列 投影机](/UploadFiles/201212/2012120517535398.png)
共同特点
得益于第二代ReaLED照明技术,FS35 IR 是亮度超高的投影机,提供了前所未有的白天模拟。其改进过的红外光学部件能够将红外强度提升80%,它的光学系统是专为红外传输设计的,高达850nm。除了投影机灵活度很大,FS35 IR 系列可以通过可见可调、范围在0-100%的RGB调光性能进行夜间和日间的视觉校准。亮度在RGB上是完全可调的,IR LED高达1000流明,同时具备从白天到夜间的无缝过渡功能。
内置去除模糊处理- SRP™
FS35 IR系列投影机同所有F35平台投影机一样,都具有去除模糊处理功能 - SRP™。它没有使用外置滤波器或者百叶窗 – 所有的处理都是内置的,用户可以自行调整和配置。这个特点加上高达120Hz的高刷新率,可确保任何分辨率下所有快速移动的内容都清晰可见。
超高质量的投影镜头
因为我们制造出了超高分辨率的投影机,我们同样也设计和制造出了超高分辨率的投影机镜头。光学部件的设计目标是红外线传输达到850nm,它是全玻璃设计,采用浮动非球面镜片和ND玻璃,以确保清晰度和聚焦。同时,在销售资料上我们很容易发现它可以确保高ANSI系统对比度,而不仅仅是连续对比度。
![Projection Design FS35 IR系列 投影机](/UploadFiles/201212/2012120517543959.png)

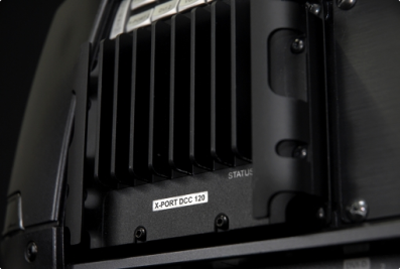

X-PORT™模块扩展
FS35 IR WUXGA分辨率投影机兼容X-PORT™连接选项。X-PORT模块的可扩展性使用户可以根据实际情况配置一个特定的系统。多功能DCC120双通道合影像处理器具有可选的I / O,它允许使用两个IG来源同时投射夜间和白天的内容。
为24/7全天候运行而设计
虽然几乎所有的投影机都并不需要连续不断的运行,我们仍然以达到这个标准来设计我们的产品。冷却风扇是投影机内唯一的运动部件,它们经过认证可以全天候运行,并提供定期的维护和保养。我们甚至可以保证每一个产品可以连续运行长达5年。即使你不需要如此高强度的使用它,但你的投影机是以使用寿命和可靠性作为一个重要标准而设计的。
LED 照明技术
作为连续运行模式的补充,第二代LED照明技术具有高达10万小时的使用寿命,尽可能保证超低的总拥有成本。
远程资产管理和控制
FS35 IR系列采用镁电子平台,可通过以太网的远程固件升级(本地也可以通过USB进行升级)确保其一直拥有全新的功能和格式。另外,它可以通过我们的ProNet.site软件,以及控制任何功能,操作模式或其他通过TCP/IP或RS-232的寻址功能进行资产管理。
::应用范围::
适用于科学和地震可视化,医学影像,高分辨率金融数据显示,视频会议,虚拟仿真和旅游景点,石油与天然气,航空航天,汽车制造,医疗保健,国防安全,传媒与娱乐等应用领域。
::技术特征::
•是分辨率及亮度超高的LED投影机,实现前所未有的日间、夜间及红外模拟
•专为夜视镜模拟而设计的IR LED技术
•第二代固态LED技术
•亮度高达1,000流明
•2560 x 1600以及1920 x 1200自然分辨率
•同步双路输入 RGB +IR模拟内容
•内置可调SRP™去除模糊处理
::技术规格::
规格 | Projection Design FS35 IR系列 投影机 |
显示 |
技术: | 第二代LED固态光源,单芯片DLP® 投影仪 |
理念: | ReaLED™ IR 红外技术,带镜头位移功能的全玻璃光学镜头 |
支持3D: | 否 |
分辨率: | •WQXGA (2560 x 1600)
•WUXGA (1920 x 1200) |
亮度: | 1000 流明 (无限可调) |
亮度详情 (流明): | | 高亮(色轮) | 图形(色轮) | VizSim(色轮) |
WUXGA | 1000 | 720 | 600 |
WQXGA | 800 | 700 | 550 |
对比度: | 8000 : 1 (无限对比度,可激活动态黑的全黑) |
长宽比: | •16:10 (WQXGA)
•16:10 (WUXGA) |
可显示的色彩: | 40-bit RGB + IR |
图像处理延迟: | ~19 ms |
compatibility 兼容性 |
电脑兼容性: | 2560 x 1600 - 640 x 480 |
水平扫描频率: | 15 - 150 kHz (resolution dependant) |
垂直扫描频率: | 48 - 190 Hz (resolution dependant) |
视频兼容性: | •HDTV (1080p, 1080i, 720p)
•EDTV (576p, 480p)
•SDTV (576i, 480i) |
光学 |
镜头操作: | 电动变焦, 聚焦, 转换, 虹膜 和 机械快门 |
标准变焦镜: | 镜头编号 | EN41 / 503-0222-00 |
对焦范围 | 1.5 - 15.0 米 |
投射比 | •1.69 - 2.50 : 1 (WQXGA)
•1.58 - 2.33 : 1 (WUXGA) |
广角变焦: | 镜头编号 | EN45 / 503-0250-00 |
对焦范围 | 5.0 - 30.0 米 |
投射比 | •0.80 - 1.21 : 1 (WQXGA)
•0.75 - 1.13 : 1 (WUXGA) |
超广角: | 镜头编号 | EN42 / 503-0223-00 |
对焦范围 | 0.5 - 10.0 米 |
投射比 | •0.80 : 1 (WQXGA)
•0.75 : 1 (WUXGA) |
短远程变焦: | 镜头编号 | EN44 / 503-0225-00 |
对焦范围 | 2.0 - 40.0 米 |
投射比 |
•2.50 - 4.61 : 1 (WQXGA)
•2.33 - 4.30 : 1 (WUXGA) |
变焦镜头: | 镜头编号 | EN43 / 503-0224-00 |
对焦范围 | 1.5 - 15.0 米 |
投射比 | •1.20 - 1.69 : 1 (WQXGA)
•1.12 - 1.58 : 1 (WUXGA) |
图像宽度: | 0.5 - 20 米 |
光源: | LED |
运行寿命高达 | 100.000 小时 |
典型值,变化范围 +/- 5% |
输入/输出 |
电脑输入: | •2 x DVI-D
•1 x VGA
•1 x HDMI 1.3a
•1 x XPort1
•1 x XPort2 |
视频输入: | •2 x HDMI 1.3a
•1 x YPbPr
•1 x 组件 |
音频输入: | 不适用 |
控制与通信: | •1 x RJ-45 TCP/IP
•1 x 9-pin D-SUB RS232
•2 x USB |
随机配件 |
配件: | •Power cable (Power Cord, 4m. (country specific))
•IR remote control ( 302-0029-00) |
一般数据 |
平台: | GP3 |
尺寸(宽x高xD): | 510 x 223 x 376 毫米 |
重量: | 12.6 公斤 |
发货尺寸(总共): | 520 x 370 x 780 毫米 |
发货重量: | 20 公斤 |
电源要求: | •额定功率: 8.4A, ~100-240V, 50-60Hz
•典型功耗: Max 325W@100V, ~2.7A, 50Hz; ~1.2A, 240V, 50Hz |
合规: | CE, FCC Class A 和 cCSAus |
声压级: | 37.3 调整分贝 (ISO 9296) |
振动合规 (G): | 高达 3.0, 10 - 1000 赫兹 |
运行温度: | 10 - 40 摄氏度 |
储存温度: | -20 - 40 摄氏度 |
工作高度: | 高达 3000 米 |
运行湿度: | 20 - 80% RH |
储存条件: | 10 - 90% RH |
可选颜色: | 黑色金属 |
24/7 相关文件: | 该投影仪为此设计,并能保证24/7重负荷运行。我们专为适应苛刻的要求和富有挑战性的应用进行了特殊的测量和设计考量。 |
平均无故障时间: | 59,542 小时 |
BTU/小时: | <1,100 |
